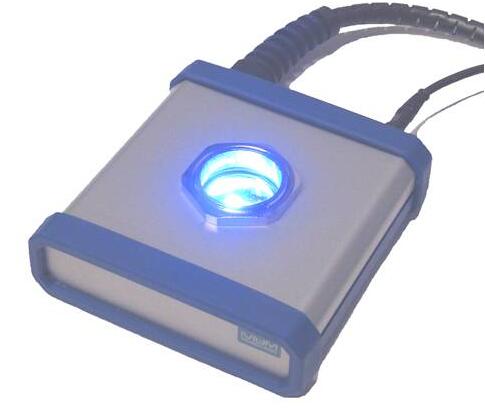

光電模塊Modulight在任何型號IVIUM儀器的軟件作用下發出相應的可見光，照射到測量樣品上。光強度同樣由IVIUM電化學工作站控制，既可以是固定強度的可見光，也可以是經正弦波（頻率10uHz ~ 2MHz）調制的可變強度光源。另外有數種可選光源可直接代替標準配置中的任何一個LED。
IVIUM電化學軟件中豐富的電化學測量方法及其強大的擬合分析功能，讓用戶可以在上述光源的照射下，隨心所欲地選擇不同的電化學測量功能，完成各種光電化學曲線并對其進行相應的擬合分析，從而滿足太陽能電池及其相關領域的研究需求。
波長段 | 顏色 | 波長范圍 |
1 | CoolWhite/冷白 | 6500K |
2 | Blue/藍 | 460 |
3 | Green/綠 | 523 |
4 | Amber/琥珀 | 590 |
5 | Red/紅 | 623 |
6 | Deep Red/深紅 | 660 |
7 | FarRed/遠紅 | 740 |
可選 | UV/紫外 | 365 |
可選 | UV/紫外 | 405 |
可選 | Cool White/冷白 | 5500K |
可選 | IR/紅外 | 940 |
?不同光強度下的太陽能電池I ~ V曲線：
通過軟件的I ~ V曲線擬合功能，可以計算短路電流(Isc)、開路電壓(Eoc)、大功率點(Pmax)和填充因數(FF)等多種相關參數。
I-V曲線擬合結果、15lm光強度曲線
?可調強度的光脈沖試驗：
不同強度的脈沖光照射下的開路電位 OCP~時間曲線；
不同強度的脈沖光照射下，控制在指定電位時的電流~時間曲線。
不同強度光脈沖電位為0V時的DSSC電流
?光調制交流阻抗試驗：
在任意控制電位/開路電位下，經正弦波調制強度的光源照射下的交流阻抗試驗 — IMVS；
在任意控制電流/路路電位下，經正弦波調制強度的光源照射下的交流阻抗試驗 — IMPS。

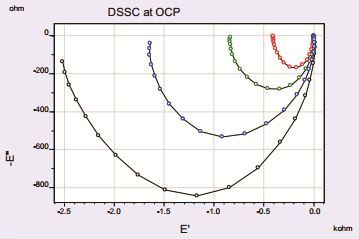

DSSC在開路電位下的光調制交流阻抗-IMVS不同光強度左至右：15lm,18lm,23lm,30lm

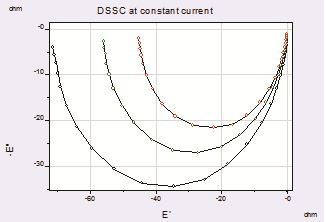

DSSC在不同恒電流下的光調制交流阻抗-IMPS，頻率0.1Hz-1kHz，固定光強度60lm，電流左至右：0mA(OCP),1mA,3mA
